***Japsang: the thermo guardian***
Proyecto ambiental por MAGICARCH (Maria Jose Marcos)

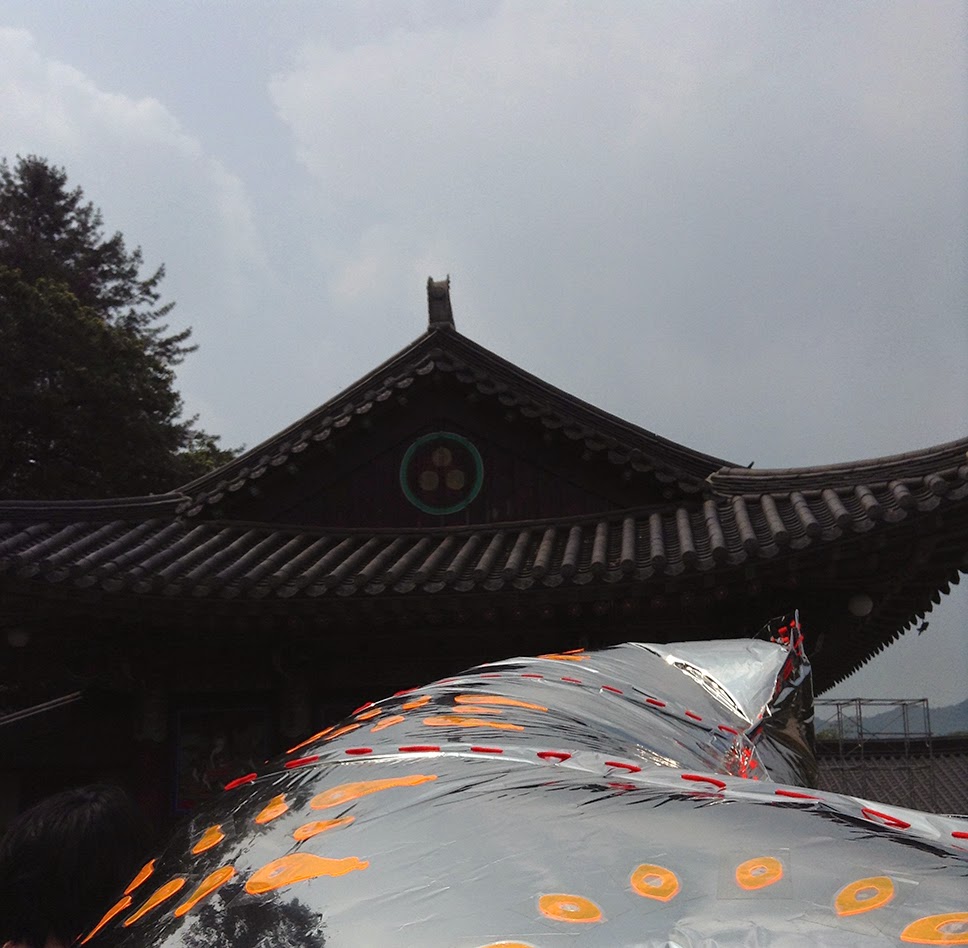

El proyecto se desarrolla en el aislado Templo Budista de Baeraska, en la provincia de Hongcheon, al este de Corea del Sur, rodeado de su característico paisaje montañoso.  El proyecto es un proyecto ambiental, basado en dos dispositivos que activan climáticamente y relacionalmente la zona próxima al Templo. La comunidad budista coreana asiste a diferente ceremonias y eventos en el Templo de Baeraska, por lo que la confluencia y el uso de la zona varia a lo largo del día y de la semana, produciendo diferentes situaciones con los usuarios.

Según las creencias taoístas, fielmente relacionadas con la religión budista, los animales #Japsang (en coreano 잡상)son esculturas bidimensionales que representan poderosas especies animales y cuya misión es ahuyentar los malos espíritus. Estas esculturas de piedra de apenas 30 cm de altura, se llevan colocando desde el Siglo XII en las singulares limatesas curvas de los templos coreanos y chinos.  Su principal propósito es el de proteger a la dinastía real de los ataques de malos espíritus, con lo que los animales #Japsang se convierten en los principales guardianes espirituales de los reyes.

El proyecto ambiental ***Japsang: the thermo guardian*** plantea una reinterpretación contemporánea de estos animales guardianes, construyendo unos Japsang contemporáneos que  custodian valores de interés actual. Ahora el significado de la palabra 'guardián' en estos dispositivos se plantea con una protección de interés popular, relacional, y climático. Estos valores que los #Japsang contemporáneos aportan al espacio social y cultural del Templo se explican a continuación:

-THERMO GUARDIANES
Por un lado los nuevos Japsang funcionan como un dispositivo climático y termodinámico, para refrescar los intensos veranos. En esta zona de Corea el clima alcanza máximas de 35ºC, los dispositivos consiguen reducir hasta cuatro grados la temperatura en la zona próxima del dispositivo. El diseño, tiene en cuenta el alto grado de humedad del contexto y el contraste de temperatura generado por la piel reflectante, aislando el aire frio en el interior del globo. Con este contraste térmico la piel permite condensar en la superficie gotitas, que transmite más eficazmente la sensación térmica de enfriamiento.

-TRASNFERENCIA DEL CONOCIMIENTO
También la construcción de este proyecto pretende activar y acercar la cultura de los #Japsang a los ciudadanos y al resto del mundo. Es una oportunidad reconstruir estas figuras con técnicas actuales y acercarla a los ciudadanos. La interacción ciudadana genera nuevas historias y variaciones alrededor de los dispositivos. Para este proyecto se han reproducido dos animales japsang pero con una escala 15 veces mayor que su escala real, por lo que cualquier visitante puede apreciar su topología histórica desde cerca.

-DIALOGO CONTEMPORANEO
Plantea un diálogo entre la historia y la actualidad. La contraposición entre las piezas tecnológicas espejadas y con lanas fosforitas, dialoga con las piezas tradicionales de los templos budistas, también coloridos con los intensos colores de la naturaleza. Por el día reflejan la montaña, el cielo y el bosque, por la noche su interior se descubre, se vuelven transarentes y se activa su labor climática, convirtiéndose en un nuevo lugar de descanso y refresco natural para los visitantes al templo.

-INNOVACIÓN NEUMÁTICA
Plantea una nueva tecnología constructiva, mezclando técnicas neumáticas con técnicas de urdimbres cosidas. Los dispositivos se construyen con una piel de PVC neumática y espejada cosida con lana de color naranja. La doble labor de la urdimbre de lana naranja es la siguiente: primero genera las directrices generales de la forma de los animales con cosidos perimetrales; segundo, consigue la topología de relieves y almohadillados con cosidos interiores que tensan la estructura interior. Los cables de lana se convierten en una estructura de tensiones que pone al límite la tensión del plástico. Cada una de las perforaciones del plástico está calculada para que el plástico asuma la tensión necesaria para resistir al viento y a la presión interior y manteniendo en todo momento la superficie exterior cóncava.


Título >>>>                               ***Japsang: the thermo guardian***
Autor >>>>                              Maria Jose Marcos, MAGICARCH
Colaboradores >>>>             Hakyeong Jeon, Yeonghwa Choe, Kim Se Won, MAGICARCH
Lugar >>>>                              Baegrak Budisth Temple, Hongcheon, South Korea
Cliente >>>>                            Gangwon Environmental Installation Art Exhibition
Proyecto >>>>                         Proyecto medioambiental
Duración >>>>                        23 Agosto 2014 - 23 Noviembre 2014



Japsang ***: the thermo guardian ***

The project is developed in the isolated Buddhist Temple Baeraska in Hongcheon province, east of South Korea, enclosed by its characteristic hilly landscape. The project is an environmental project, consisted of  two prototypes that  activate the surrounding area of the temple, they activate in terms of climate and relational space. The Korean Buddhist community attended different ceremonies and events at Baeraska Temple, so the convergence and use of the area varies throughout the day and week, producing different situations with users.

According to Taoist thinking, closely related to the Buddhist religion, the #Japsang animals (Korean 잡상) are two-dimensional sculptures that represent powerful animal species whose mission is to drive away evil spirits. Since the 12th century, these stone sculptures of only 30 cm high are placed in the singular curve roofs of Korean and Chinese temples. Their main purpose is to protect the royal dynasty  from the attacks of evil spirits, therefore  #Japsang animals become major spiritual guardians of kings.

The environmental project *** Japsang: the thermo guardian *** poses a contemporary reinterpretation of these guardian animals, building a contemporary #Japsang and guarding values ​​of current interest. Now the meaning of the word 'guardian' in these project takes place with protection popular relational interest and climate. These ​​new values that contribute to contemporary social and cultural space of the Temple are explained in the following steps:

- THERMO GUARDIAN
On the one hand the new Japsang works as a thermodynamic and climatic device to cool the extreme summers. In this zone Korea the temperature reached maximum 35 ° C, the devices are able to reduce the temperature up to four degrees in the proximal region of the device. The design takes advantage of the high degree of humidity of landscape and the temperature contrast caused by the reflecting skin, this phenomenon allows the possibility to isolate the cold air inside the balloon. The thermal contrast in the skin allows the droplets condensing surface, which transmits the climate sense more effectively cooling sensation.

-TRASNFERENCE OF KNOWLEDGE
Furthermore, the construction of this project aims to activate and to bring #Japsang culture to the citizens and to the world. It is an opportunity to rebuild these figures with current techniques and closer to the citizens. Citizen interaction generates new stories and variations around the devices. For this project we have reproduced two japsang animals but with a scale 15 times higher than its former level, consequently all visitors can appreciate its historical topology from a very close position and even touch them.

-CONTEMPORARY DIALOGUE
The project presents a dialogue between past and present. The contrast between the technological pieces made of plastic mirror and phosphorescent wool, talks with pieces of traditional Buddhist temples, also colorful with the vibrant colors of nature. By reflecting on the mountain, the sky and the forest, at night the inside of the japsang are discovered and they become transparent, meanwhile they activate its climate mechanism. Becoming a new natural place of resting and refreshing for visitors to the temple.

-AIR INNOVATION
Japsang: the thermo guardian proposes a new construction technology, pneumatic techniques are mixed woth warps sewn techniques. The devices are constructed with a PVC mirror skin that becomes a inflatable  and it is stitched with orange wool. The dual task of orange wool warp is the next: first it generates the general guidelines of animals, stitching the different perimeters; second, get topology reliefs and padded, sewing the inner structure with different length of tension. Wool cables becomes a structure that puts the tension stress of the plastic limit. Each of the perforations is calculated for plastic the plastic assumes the necessary tension to resist wind and internal pressure and maintaining at all times the concave outer surface.


Title >>>>                     *** Japsang: the thermo guardian ***
Author >>>>                 Maria Jose Marcos, MAGICARCH
Collaborators >>>>       Hakyeong Jeon, Yeonghwa Choe, Kim Se Won, MAGICARCH
Location >>>>              Baegrak Budisth Temple, Hongcheon, South Korea
Clietr >>>>                    Gangwon Environmental Installation Art Exhibition
Project >>>>                 Environmental project
Duration >>>>               August 23rd, 2014 - November 23rd, 2014
